触指弹簧有什么特点及使用范围

触指感应弹簧在平常生活当中其实随处可见，触指感应弹簧是指专用于电容式及单片机触指屏电器的专用弹簧按键。触指弹簧又称触指感应弹簧、按键弹簧、接触弹簧。它的不锈钢丝等材料包含有、琴碳钢丝、低碳钢丝，高碳钢、锰钢丝，镍丝，60SizMNA，，环保镍、镀无镍白K、直上金、底金、银色、青古铜、古银等。触指弹簧是指专用于电容式及单片机触指屏电器的专用弹簧按键，触指弹簧又可以称为触指感应弹簧、按键弹簧、接触弹簧，对于于传统机械开关而言是一种稳健的电容式感应替换方案，使用能够伸缩式的触指按键，是不需要更改壳模具的即可就能实现触指按键来控制产品，而且触指的敏感度也是十分的良好。

一、触指弹簧的使用范围

由于触指弹簧的灵敏度十分的良好，所以适用性比较广泛，在日常生活中我们看到的触指弹簧产品有电磁炉，光波炉，电饼铛，消毒柜，油烟机，热水器，暧风机，洗菜机，点钞机，按摩器，电烤箱，电子酒柜，饮水机等一系列高档智能触指小家电产品。

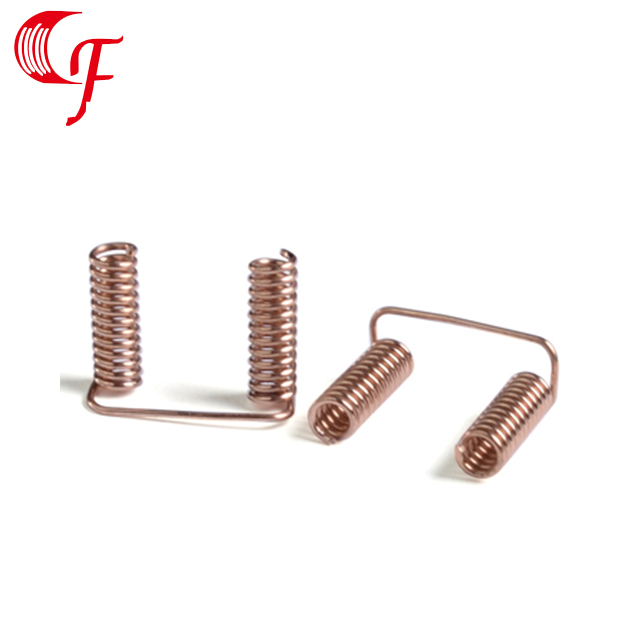

触指弹簧

二、触指弹簧的工作原理

1、利用弹簧构建电容式感应器电--容式感应相对于传统机械开关而言是一种稳健的替代方案。不过，有些应用不能在覆盖层下直接安置印刷电路板，也不能将印制电路板连接到设备外壳上。 　这类应用包括炉灶、洗衣机、电冰箱、微波炉等家用电器以及收音机、电视调谐器、控制面板、座位上的乘员检测系统等各种车辆电子装置，金属弹簧感应器-可用来替代固态电导式感应器，这样，PCB 的位置就可以远离覆盖层，并能在震动强烈或温度急剧变化的工作条件下提供可靠的感应器连接。此外，弹簧还可提供背光照明、融合机械和电容按钮等其它功能。

2、为了明确弹簧的最佳物理尺寸，FTC 的相关性将根据其高度、直径和弹簧线粗细等参数进行建模。当手指放在感应器上时，弹簧和固态电导式感应器的灵敏度相同。当手指位置稍偏感应器中心时，这两种感应器的灵敏度都会下降，但弹簧感应器的灵敏度略强于电导式感应器。手指放置位置偏离时，弹簧感应器上信号较强是弹簧感应器的一大优势，尤其是在滑块应用），这种优势则更加明显。如果覆盖层厚度为 2 毫米或更厚，弹簧感应器的灵敏度会更高。更适于获得最佳电容特性的弹簧物理尺寸。

3、触指弹簧的高度应为 5 毫米或以上。超过这一范围，敏感度则不会再随着弹簧的高度增加而增强，但也不会导致性能下降；因此，电路板和覆盖层之间的距离可以根据需要相应延长。如果弹簧的高度低于 5 毫米，弹性、敏感度和侧面敏感度等特性就会受到影响。对于 4 毫米厚的覆盖层，为了获得最佳的弹簧灵敏度，弹簧的直径不得小于 10 毫米。在特定情况下，如果弹簧的灵敏度相对于选定的覆盖层而言已经足够，则可选用直径较小的弹簧。当 FTC 的变动范围仅介于数百分之一皮法之间时，弹簧线的粗细不会对电容特性产生太大的影响。因此，弹簧线的粗细应由对弹簧所要求的强度来决定。总体来说，弹簧线的粗细应介于 0.3～1.5 毫米之间。根据模拟的中间结果，弹簧感应器的自身电容一般会大于相同直径的固态电导式感应器。当采用 CSD 方法时，可通过保护电极来加以补偿。

三、触指弹簧的安装要求

触指弹簧在 PCB 的安装要求，由于弹簧的侧边灵敏度较高，因此相邻弹簧感应器彼此间的距离应该尽可能远一些，以避免错误检测。如果感应器间距较小，可增加一个比较层。弹簧感应区域的要求与固态按钮的要求一样。如果覆盖层较厚，弹簧直径必须比覆盖层的厚度大至少 2 至 3 倍，且 PCB 和覆盖层之间的距离必须为 5 毫米或更多。请勿在弹簧下面安放固态接地，因为这会加大弹簧焊接的复杂度，并增加感应器的原生电容。

四、触指弹簧的附加功能

利用弹簧还能开发出更多附加功能，包括：背光的使用感应器通常需要背光。用弹簧作为感应器能在内部置入 LED 用于实现统一的前面板照明。可以实现两种类型的背光照明：第一种是LED 安装在板的上部可提供扩散的背光效果，第二种是LED 安装在板的下部则能将光通过开口向上射出，实现聚光效果，大范围的散射光适用于前面板图标的背光设计，而较窄的聚光适用于状态指示灯的设计。双色 LED 非常适用于许多既需要背光又需要按钮状态指示的应用。触指这个按钮仅能触发感应器，而按压该按钮则将同时触发感应器和机械按钮。在此情况下，只有在感应器工作时才能提供背光、提示等预备动作。在两个按钮同时触发时才能执行最终的动作。例如，在 GPS导航系统中，触指按钮仅显示提示信息，只有按压按钮才能进行操作。
